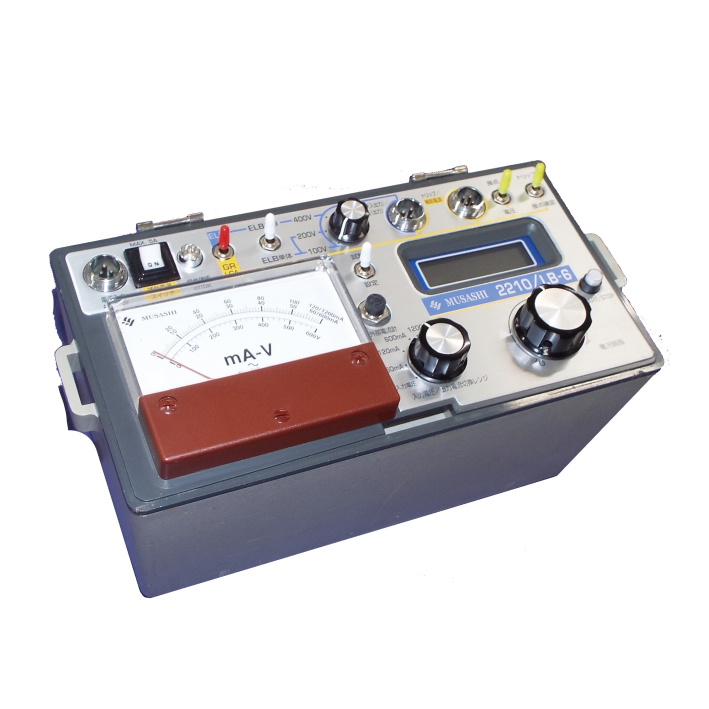

ELB-GRリレーテスタ LB-6

漏電遮断器・漏電火災警報器や高圧用の地絡過電流継電器の試験が簡単に行える

クリックで拡大

定価 ¥187,000(税込)

対象試験項目
  • GR:高圧用地絡過電流継電器(無方向)
  • ELB:漏電遮断器
     活線試験の場合は、100/200/400V
     単体試験の場合は、100/200V
     別売オプションの併用で、単体400Vの試験に対応可能
  • LGR:漏電火災警報器
     接点出力を持たない場合は、動作時間の試験は行えません
  • ELR:漏電リレー
特長
  • ELB試験では専用コードを用いる為、操作が簡単
  • 活線状態のELBは、設備の電源を用いて100/200/400Vに対応
  • 単体のELBは、外部電源を用いて100/200Vに対応
  • 高圧のGR(無方向)から低圧電路の各種漏電遮断器・警報器の試験に対応
仕様
型名 LB-6
使用電源 GR用:AC100V 50/60Hz 1φ
ELB用:AC100V 50/60Hz 単体試験用、AC100V/200/400V 50/60Hz
活線試験用
補助電源 GR用:AC100V 使用電源と同じ 5Aブレーカー保護
出力電源 ELB用:AC100/200V 単体試験用 容量:100V/100VA 200V/200VA
電流出力 AC0〜60/120/600/1200mA
電圧計 AC0〜600V アナログメータ 精度±2.5%以下f.s.
電流計 AC0〜60/120/600/1200mA アナログメータ 精度±2.5%以下f.s.
外部電流計出力端子付構造
トリップ検出 a/b自動検出(接点状態変化) AC/DC自動検出(MAX.AC120V/DC150V)
カウンタ 0〜99999mA LCD表示
寸法・質量 245(W)×130(D)×146(H)mm・約3.5kg以下
付属品 試験用コード(収納ケース付) ×1式
外部電流計接続プラグ ×1個
取扱説明書 ×1部

カタログ ダウンロード
ダウンロードはこちら 書 類 名
PDFダウンロード ELB・GRリレーテスタ LB-6 カタログ
