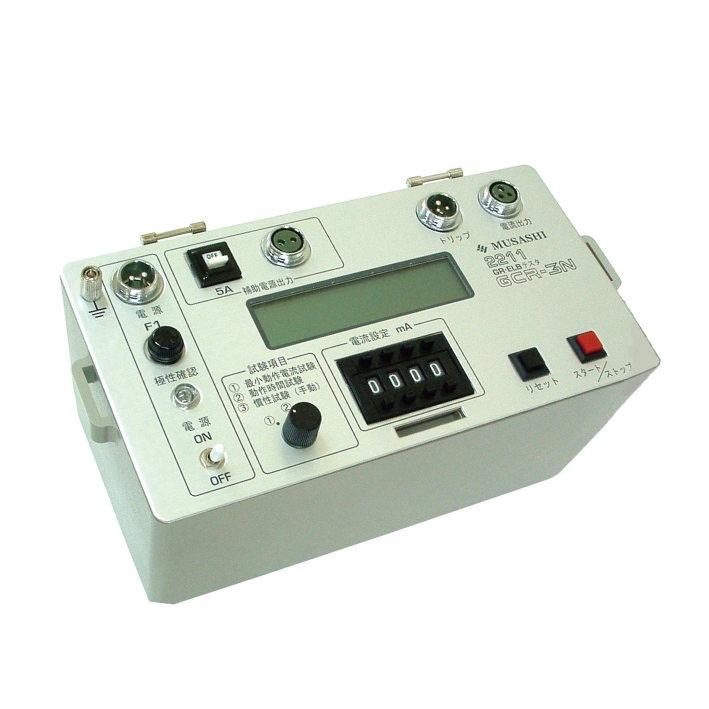

GR・ELBテスタ GCR-3N
漏電遮断器・漏電火災警報器や高圧用の地絡過電流継電器の試験が
簡単に行えるデジタル試験器
定価 ￥217,800（税込）
- 対象試験項目
-
- GR：高圧用地絡過電流継電器（無方向）
- ELB：漏電遮断器 活線試験の場合は、100/200V 単体試験の場合は、100Vのみ
- LGR：漏電火災警報器 接点出力を持たない場合は、動作時間の試験は行えません
- ELR：漏電リレー
- 監視王等の絶縁監視装置の動作電流チェック Ioのみ対応（Iorのチェックは出来ません）
「ELB活線試験の400V」「ELB単体試験の200V/400V」、
「監視王のIor電流チェック」は本器の試験対象外となります
これらの試験を行う場合には、LB-6をご使用ください - 特長
- 活線状態のELBは、設備の電源を用いて100/200Vに対応
- 単体のELBは、外部電源を用いて100Vに対応
- 高圧のGR（無方向）の慣性特性試験に対応
- ELBの他、ELR・LGR等の低圧電路の各種漏電遮断器・ 警報器の試験に対応
- 試験出力はゼロクロススタート方式で正確な試験が可能
- 動作電流値試験では、試験電流を自動増加させる セミオート仕様
| 型名 | GCR-3N |
|---|---|
| 使用電源 | AC100V 50/60Hz 1φ |
| 補助電源 | AC100V 5A (入力電源と同じ) |
| 出力電流 | AC1〜2500mA 定電流出力 (1mA毎に設定可能) 定電流保証領域 負荷抵抗 0.65Ω以下 |
| 電流計 | 表示：0〜2500mA 精度：実効値検出 実効値表示 分解能 1mA 1〜 2500mA ±2%rdg±2dgt（at23℃±5℃） |
| カウンタ | 表示：0〜9999msec 精度：±10msec±2dgt（at23℃±5℃） 表示器保持：電源遮断後、約60秒間表示を保持する（電源投入60秒以上） |
| 慣性時間設定 | 試験時限：50msec 固定 |
| トリップ検出 | 接点検出：無電圧a/b接点 自動検出 電圧検出：AC20〜110V/DC24〜140V |
| 電流出力保護機能 | 過電流保護：3Aヒューズ 外部電圧印加保護：3Aヒューズ/内部回路遮断 開放保護：「シュツリョク ケッセンカクニン」点滅表示 |
| 寸法・質量 | 245(W)×130(D)×146(H)mm・約3.5kg以下(突起物、付属品を含まず) |
| 付属品 | 電源コード ×1本 補助電源コード ×1本 トリップコード ×1本 電流出力コード ×1本 接地コード ×1本 コード収納ケース ×1個 取扱説明書 ×1部 |
| オプション | ※ LB-6用オプション「400Vアダプタ」は、本器では使用できません。 |
| ダウンロードはこちら | 書 類 名 |
|---|---|
 |
GR･ELBリレーテスタ GCR-3N カタログ |
