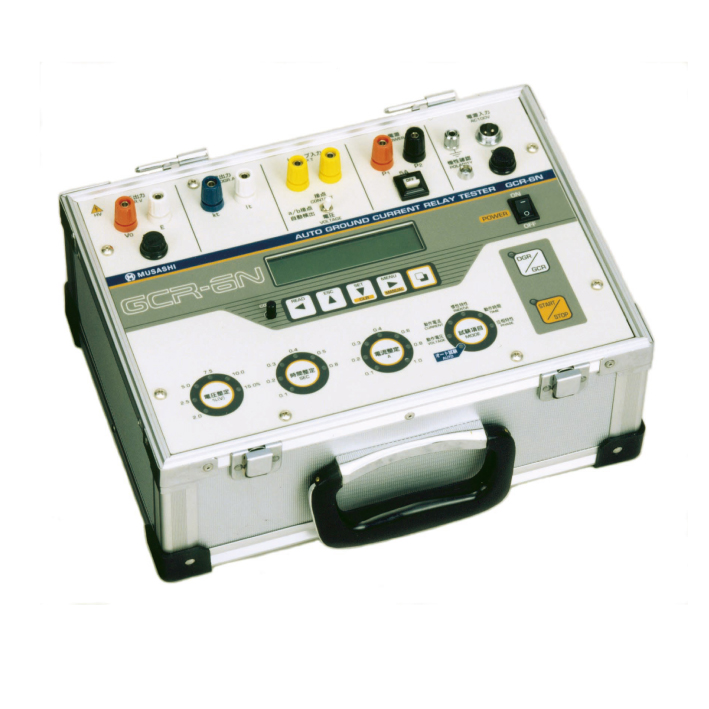

GR・DGRオートリレーテスタ　GCR-6N

GR・DGRオートリレーテスタ　GCR-6N

GCR･DGRの試験を完全自動化したワンタッチのフルオートリレーテスタ！

　　受注生産品

対象試験項目

• DGR：地絡方向継電器（位相特性は反転試験のみ）
• GR：地絡過電流継電器（無方向）

特長

• 試験項目･設定値･良否判定試験をJIS規格に準拠し、完全自動化
  タップ値の入力後にスタートを押すだけで操作が完了
  　JIS-C4601：高圧受電用地絡継電装置
  　JIS-C4609：高圧受電用地絡方向継電装置
• 電流・電圧・位相特性（反転動作）・動作時間の他、
  慣性特性試験に対応
• 試験結果を50件分、自動記憶し再読み出しも可能
• 項目ごとにオート･マニュアルの試験選択が可能
• 試験出力は、無歪み・出力周波数の選択・ゼロクロススタート
  方式とし、正確な試験が可能
• 汎用性の高いターミナル端子を採用

仕様

型名	GCR-6N
使用電源	AC100V　50/60Hz　1φ
補助電源	AC100V　使用電源と同じ　5Aブレーカー保護
出力電圧	AC10〜900V　ゼロクロス出力自動昇圧無歪波形 出力電圧周波数を「電源同期/50Hz/60Hz」からセレクト可能
出力電流	AC30mA〜2.5A　ゼロクロス出力自動昇圧無歪波形 出力電流周波数を「電源同期/50Hz/60Hz」からセレクト可能
位相可変	位相自動反転(最高感度角に対して180°位相反転)
慣性出力	整定値の400%電流　50msec(50〜999msec出力可変可能)
電圧設定	2.0/2.5/5.0/7.5/10.0/15.0%/任意設定
電流設定	0.1/0.2/0.3/0.4/0.6/0.8/1.0A/任意設定
時間設定	0.1/0.2/0.3/0.4/0.5/0.8SEC/任意設定
時間測定	0〜9999msec　接点：a/b自動検出　電圧：AC/DC検出
表示器	2行16桁大型LCD表示器
各種機能	フルオート試験機能・セミオート試験機能・マニュアル試験機能
整定変更	電圧整定・電流整定・時間整定
設定変更	判定(ON/OFF)・ホールド(ON/OFF)・最高感度角(0〜＋90°)・ブザー音(ON/OFF)
端子構造	ターミナル構造(各出力端子がカラーターミナル端子構造)
寸法・質量	A4パネルサイズ 325(W)×250(D)×170(H)mm・約6.5kg以下
付属品	試験用コード(6本セット) ×1式 肩掛けベルト ×1本 取扱説明書 ×1部

カタログ ダウンロード

ダウンロードはこちら	書 類 名
	GR･DGRオートリレーテスタ GCR-6N カタログ
