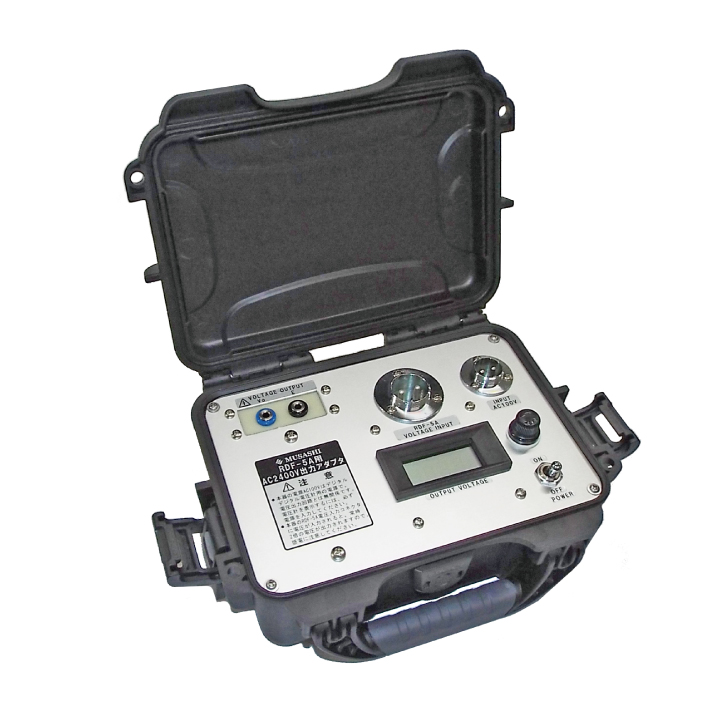

OVGR試験用 AC2400V出力アダプタ
OVGR 30％タップ（1143V）設定試験に対応！
- 特長
-
- 6kV系の地絡事故時に検出するVoタップ値が30％（1143V）に対し、 必要となる1715V相当の試験電圧す出力させるための電圧アダプタ
- 接続したDGR試験器の200％電圧を出力します 本器に電圧出力の調整機能はありませんので試験器側で行います
【適合機種】 組み合わせる機種によって電圧出力上限が異なります
● RDF-5A （2400V）
● GCR-miniVS （2400V）
● RDF-2A （2000V）
● GCR-mini （2000V）
定価 オープン
| 使用電源 | AC100V 50/60Hz 1φ |
|---|---|
| 電圧入力 | AC0〜1200（1000）V 接続する試験器のVo端子より入力 |
| 出力電圧 | AC0〜2400（2000)V |
| 変圧比 | 1：2 |
| 出力容量 | 20VA |
| 連続使用時間 | 10分 |
| 電圧計 | デジタル式 AC 0〜2500V f.s.1.0% 分解能 1V |
| 寸法・質量 | 231(W)×173(D)×96.5(H)mm・約2.0kg |
| 付属品 | 試験用コード 3本(コードバッグ付) ×1式 取扱説明書 ×1部 |
| ダウンロードはこちら | 書 類 名 |
|---|---|
 |
OVGR試験用 AC2400V出力アダプタ カタログ |
