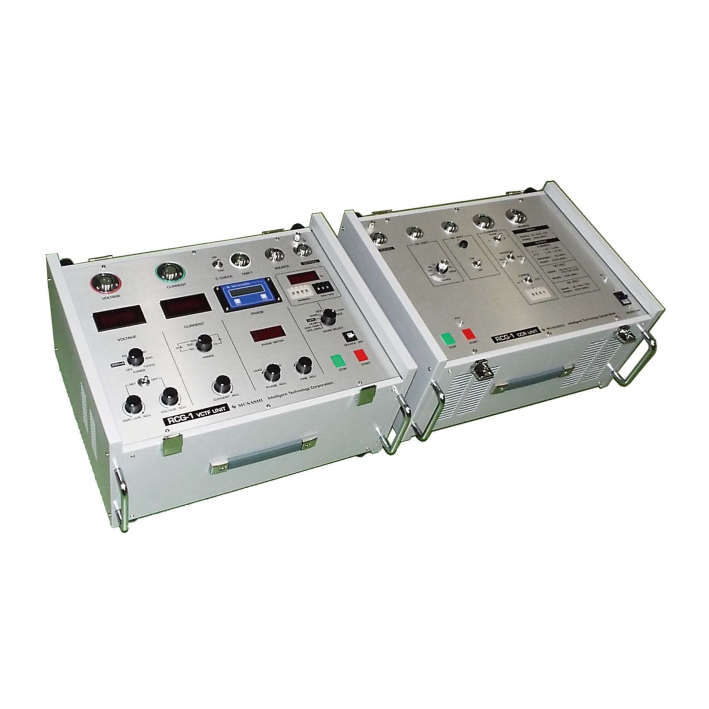

コージェネリレーテスタ　RCG-1

コージェネリレーテスタ　RCG-1C / 　コージェネリレーテスタ　RCG-1V

コージェネ・太陽光等の発電機能の制御に必要な電力継電器や周波数継電器等の
系統連系用継電器をまとめて試験できるコージェネリレーテスタ！

　RCG-1C
（CCRユニット）

　　特注品

　RCG-1V
（VCTFユニット）

　　特注品

対象試験項目

【VCTFユニット】

DGR：地絡方向継電器

GR：地絡過電流継電器（無方向）

OVR：過電圧継電器

UVR：不足電圧継電器（MVP-1を接続し、三相に対応）

OVGR：地絡過電圧継電器

RPR：逆電力継電器

UPR：不足電力継電器（MVP-1を接続し、三相に対応）

DSR：方向短絡継電器

OFR：過周波数継電器

UFR：不足周波数継電器

【CCRユニット】

OCR：過電流継電器
※ AC100Vの他に、系統連系用継電器の制御電源として
　 DC24/48/72/110/125/250V出力が可能

特長

V:電圧、C:電流、T:時間、F:周波数の要素で、
各種試験を行うためのVCTFユニット
大電流を必要とする過電流試験と
系統連系に必要な各種制御電源を担うCCRユニット
別売オプション三相ユニットMVP-1 を併用することで、
三相用のUVR/UPRの試験が可能に！
「三菱電機製」「オムロン製」コージェネ継電器対応の
試験マニュアルが付属

仕様
型名	RCG-1C
使用電源	AC100V　50/60Hz　1Φ　電源容量　約2kVA
補助電源出力	交流：AC100V±10V(電源と同じ)　50VA
電流出力	出力範囲：AC1.00～50.0A　50Hz/60Hz切換容量：750VA　定電流・ゼロクロス出力時間定格：1.00～5.00A/30分　5.0～50.0A/30分設定精度：設定値の±1%±1dgt以下　歪み率2％以下
寸法・質量	470(W)×360(D)×230(H)mm・約35kg以下
付属品	試験コード ×1式取扱説明書 ×1部

型名	RCG-1V
使用電源	AC100V　50/60Hz　1Φ　電源容量　約500VA
出力電圧	出力範囲：AC0.6 ～60/150/300/600/1200V　容量：300V/40VA　300V超過/20VA 周波数：40.00～99.99Hz　時間定格：30分安定度：出力範囲において各定格レンジの±1％以下
出力電流	出力範囲：AC0.01 ～0.06/0.3/0.6/1.2/3/6/10A　容量：20VA　定電流出力(45.00～65.00Hz) 時間定格：0.06～1.2A/1分　3.0～10.0A/30秒安定度：出力範囲において各定格レンジの±1％以下位相可変：LEAD180°～0°～180°LAG　±3°rdg±1dgt
電圧計	6レンジ切換：AC60/150/300/600/1200V デジタル表示：実効値計測(アナログ演算方式)　 LED表示　各定格レンジの±1.0％±1dgt
電流計	7レンジ切換：AC0.06/0.3/0.6/1.2/3/6/10A デジタル表示：実効値計測(アナログ演算方式)　 LED表示　各定格レンジの±1.0％±1dgt
寸法・質量	470(W)×360(D)×230(H)mm・約26kg以下
付属品	試験コード ×1式取扱説明書 ×1部
オプション	●コージェネ三相ユニット　MVP-1
