節電王子Ⅴ
節電をわかりやすくサポートし、電気料金の値上げをSTOP！
注意音サンプル
警告音サンプル
※パソコンによって再生環境が異なる為、
実際の音とは 、若干異なります。
ボリュームにお気をつけください。
※「節電王子Ⅴ」および
「TX-1」は
セットでお求め下さい
- 特長
- 最大使用電力を予測してピークカット！
- 「光」「音」「絵」でわかりやすくデマンド超過をお知らせ
- 免許不要の特定小電力無線通信で約100m伝送、電波到達距離内
ならば自由度の高い設置が可能 - 受信機（電力監視モニター 節電王子Ⅴ）の増設により
複数（事務所・工場等）箇所でモニタリングが可能 - 別売 電力パルス送信機「TX-1」、電力パルス受信機「RX-1」を使用して電波到達距離を延長出来ます

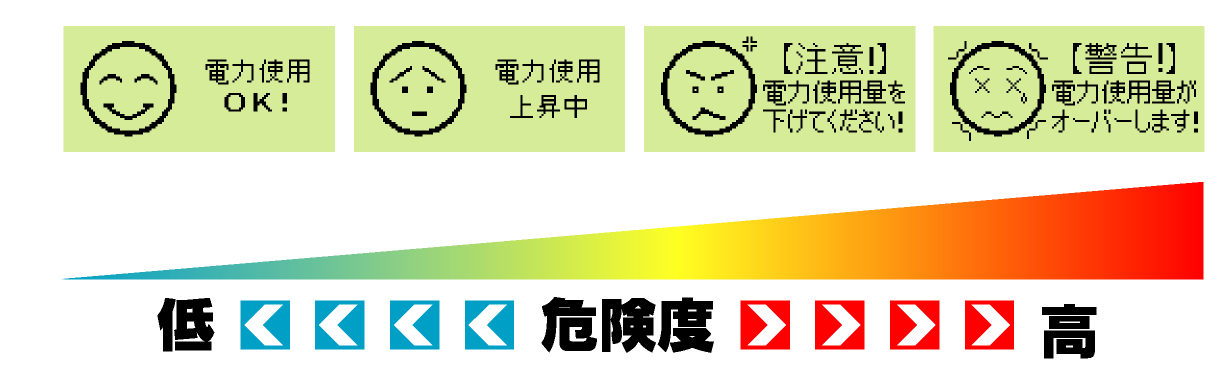

- 「注意」「警告」の２段階警報で効果的に節電対応が可能！
注意 ： １秒鳴動－１秒休止の繰り返し
警告 ： ４秒鳴動－１秒休止の繰り返し - ＳＤカード（別売）により保存データをパソコン集計可能
取得したデータはCSV形式の為、Excel等の表計算ソフトに
よる集計が可能
又、専用 グラフ作成マクロを利用し、より手軽にグラフ化が
可能
- 大型画面のキャラクター表示でどなたでも分かりやすく運用も
簡単！ - 警報ブザーを内蔵、便利な「音量調整」と「ミュート
（一時消音）機能」を搭載 - デマンド超過時には「高輝度LEDフラッシュライト」の発光で
警報を発報 - オプション「LED回転灯 ニコミニ」で視認性アップ！
節電王子Ⅴ専用２色（警報：赤 注意：黄）に対応
| パルス入力部 | 50000パルス／kwh |
|---|---|
| 通信仕様 | 特定小電力無線（426～429MHz）10mWによるパルス信号送信 |
| 電波到達距離 | 約100m(見通し距離) |
| 通信ch設定 | 10ch 他グループとの混信回避の為、10グループまで使用可能 |
| 子機ch設定 | 10ch 同じグループ内の子機を最大10台設定可能 |
| 使用電源 | AC100V ±10V 50／60Hz MAX5.0VA |
|---|---|
| 信号入力 | パルス送信機（RX-1）より無線受信 |
| 時計機能 | 通電時の月差±30秒以内（通電時：電源同期／停電時：クォーツ）、 万年カレンダー機能内蔵 |
| デマンド時限 | 30分(カウントダウン表示) |
| 電力量表示 | 10～999.9kWh（PT・CT比換算後）※ 1000kw以上の現場計測には対応出来ません |
| デマンド設定値 | 1～999kW（PT・CT比換算後） ※ 1000kw以上の現場計測には対応できません |
| 警報時出力 | ①高輝度LEDによる発光 ②警報ブザーによる鳴動 ③液晶ディスプレイによるキャラクター表示 |
| 外部出力 | 2段階（注意／警報） a/b接点出力 |
| 外部ｲﾝﾀｰﾌｪｲｽ | SDカード（2GB以内 別売）
※ 2GBを超過する規格のSDHC・SDXCカードは未対応です。 ※ 市販のSDカードをご使用される場合は、必ずフォーマット形式の変更を 行ってください |
| メモリー使用量 | 約2kB／日 |
| 警報音 | ブザー音 ( 0 ～ 60dB 50cm 6段階調整可 リセット時自動復帰機能) |
| 寸法・質量 | 134(W)×39(D)×189(H)mm 重量：約600g |
| 設置場所 | 屋内（背面マグネット・取付けネジ穴） |
| 付属品 | 取扱説明書 ×1部 |
| 使用電源 | AC100V ±10V 50／60Hz MAX2.0VA |
|---|---|
| 信号入力 | 専用ＣＴ付属センサより50,000pulse/kWh （サービスパルス出力付き電子電力量計より） |
| 信号出力 | ペア端末（RX-1・節電王子Ⅴ）へ無線送信 |
| 寸法・質量 | 107(W)×74(D)×40(H)mm 重量：約300g |
| 設置場所 | 屋内壁掛け式（背面マグネット・取付けネジ穴） |
| 付属品 | 電源コード ×1本 パルス入力用CTセンサ ×1個 貫通コード（電力量計用）×1本 アースコード ×1本 取扱説明書 ×1部 |
| 型式・製品名 | 用 途 |
|---|---|
| 節電王子Ⅴ用 SDカード | 節電王子Ⅴのデータ記録用（動作確認済み） |
| Alarm-1N | 警報ブザー |
| ダウンロードはこちら | 書 類 名 |
 |
電力監視モニター 節電王子Ｖ TX-1 RX-1 カタログ |
|---|
| ダウンロードはこちら | ページ名 |
 |
電力監視モニター 節電王子Ｖ専用 グラフ作成マクロ |
|---|
| ダウンロードはこちら | 書 類 名 |
 |
節電王子Ⅴにご使用するSDカードの機能変更について |
|
節電王子Ⅴにご使用するSDカードのフォーマット作業について |
|---|
