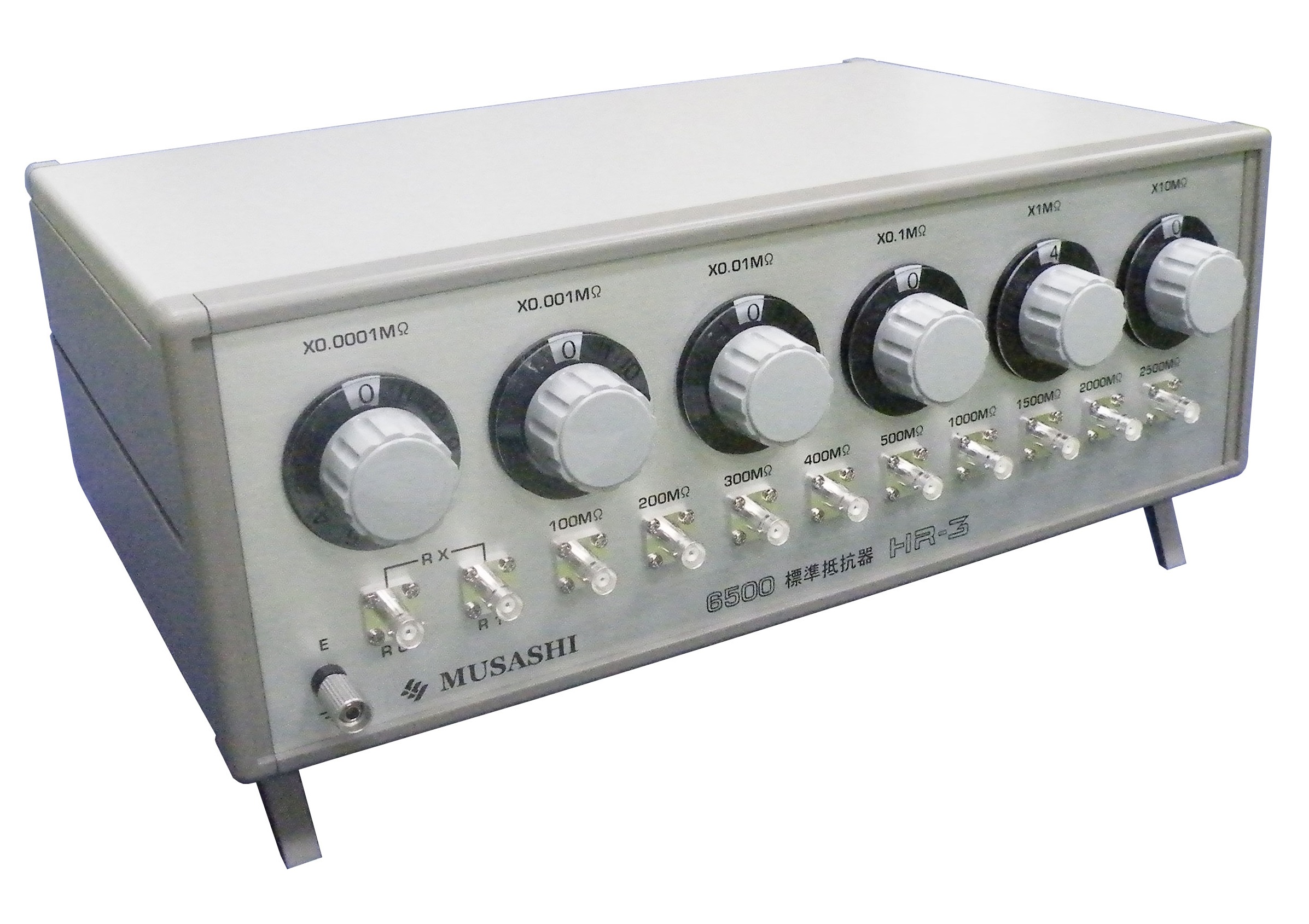

標準抵抗器 HR-3
絶縁抵抗計の校正試験に用いられる精密級抵抗器
- 特長
- 絶縁抵抗計の校正試験に用いられる精密級抵抗器
- ダイヤル式の可変抵抗でアナログ・デジタルを問わず数値による 校正が可能です 固定ターミナル方式の標準抵抗器では、アナログ絶縁抵抗計の 正確な校正値が得られません
- 抵抗値は0〜2500MΩを6個のダイヤルで可変、最小可変抵抗は100Ωです
| 型名 | HR-3 |
|---|---|
| 抵抗値設定範囲 | ×0.0001MΩレンジ：0.0001〜0.0011MΩ ×0.001MΩレンジ：0.001〜0.011MΩ ×0.01MΩレンジ：0.01〜0.11MΩ ×0.1MΩレンジ：0.1〜1.1MΩ ×1MΩレンジ：1〜11MΩ ×10MΩレンジ：10〜110MΩ 100/200/300/400/500/1000/1500/2000/2500MΩ(端子) |
| 確度 | (0.0001〜11MΩ)±1% (10〜2500MΩ)±2% |
| 最高使用電圧(DC.V) | ×0.0001MΩレンジ：250V ×0.001MΩレンジ：500V ×0.01MΩレンジ：500V ×0.1MΩレンジ：750V ×1MΩレンジ：750V ×10MΩレンジ以上：5000V |
| 電圧係数 | -0.0005%/V |
| 寸法・質量 | 430(W)×280(D)×149(H)mm・約4kg |
| 付属品 | 接続コード ×1式 取扱説明書 ×1部 |
