標準抵抗器 HRシリーズ

絶縁抵抗計・接地抵抗計(3極法・2極法・クランプ式)の指度チェック校正用標準抵抗器

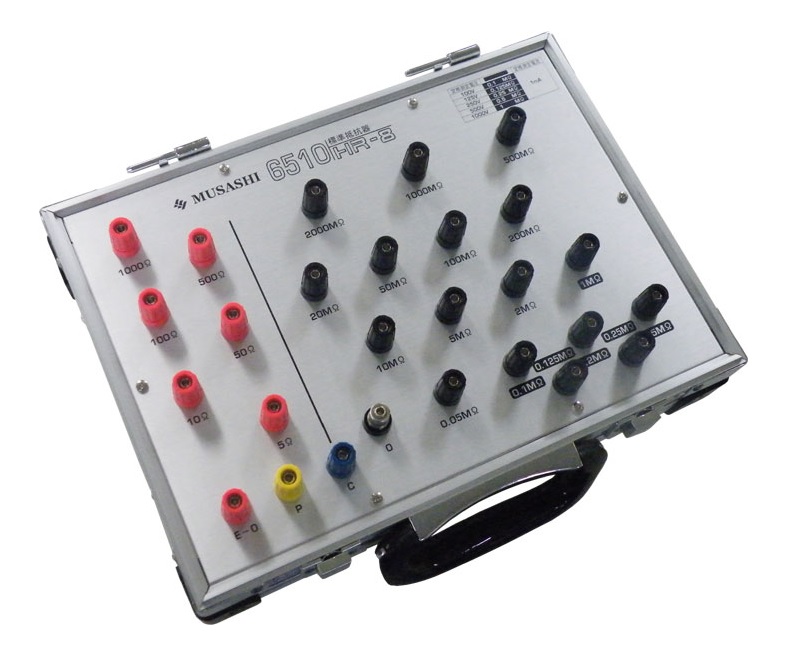

写真は「HR-8」となります クリックで拡大
特長
  • ターミナル方式によりプローブを当てるだけで簡単・迅速に
    校正チェックが可能
  • 絶縁抵抗計の定格電流1mAに対する校正抵抗値を標準搭載
  • 接地抵抗計校正用にC・P端子に500Ω等価抵抗を標準装備
  • 「DI-11シリーズ」「DI-05N」「DI-06」等の1000V定格を
    超過する高電圧絶縁抵抗計をご使用しますと、内部の抵抗素子が
    焼損しますので絶対にご使用しないでください

    これらの校正には、高電圧用標準抵抗器「HR-17」をご使用ください
  • 固定ターミナル方式の標準抵抗器では、アナログ絶縁抵抗計の
    正確な校正値が得られません。

    ご必要に応じてダイアル可変抵抗の「HR-3」をご使用ください
  ※「HR-7(HR-2/5/6)」は、販売終了品となりました。
    本ページの製品は、全て上位互換機種となりますので、
    詳細は弊社までお問い合わせください

HR-8 500V/100MΩ、1000V/2000MΩ定格の絶縁抵抗計と接地抵抗計の校正に最適
   定価 \154,000(税込)

HR-9 100〜1000V(2000MΩ)定格までの一般的な絶縁抵抗計と接地抵抗計の校正に対応
   定価 オープン

HR-1025〜1000V(デジタル4000MΩ)定格までの絶縁抵抗計と接地抵抗計の校正に対応
   定価 オープン

仕様
共通仕様
HR-8
HR-9
HR-10
寸法・質量
315(W)×228(D)×112(H)mm・約3kg以下
保存温湿度
0〜40℃ 85%RH以下(結露なきこと)
付属品 接地コード/接続コード ×1式(4本)
取扱説明書 ×1部
接地抵抗計 校正部
HR-8
HR-9
HR-10
測定端子
0/5/10/50/100/500/1000Ω
許容差
±1%以内
等価抵抗         500Ω ±2%以内 ※ 2端子(P・C極の接続用)
対応する
 接地抵抗計
      の種別
 3極
 2極(簡易)
 クランプ
絶縁抵抗計 校正部
    HR-8
    HR-9
    HR-10
測定端子

※ 赤文字の抵抗は、
  1mAに対する
  定格抵抗値
18ポイント

 0MΩ
0.05MΩ
0.1MΩ
0.125MΩ
0.2MΩ
0.25MΩ
0.5MΩ
1MΩ
2MΩ
5MΩ
10MΩ
20MΩ
50MΩ
 100MΩ
 200MΩ
 500MΩ
 1000MΩ
 2000MΩ
20ポイント

  HR-8の端子に
  以下の抵抗端子が
  追加されます


【100V/125V用】
0.01MΩ
 0.02MΩ
  0.05MΩ端子は
  50V絶縁抵抗計の
  定格抵抗値として
  使用できます
24ポイント

  HR-9の端子に
  以下の抵抗端子が
  追加されます


【25V用】
0.002MΩ
0.025MΩ

【50V用】
 0.005MΩ

【1000V用】
4000MΩ
絶縁抵抗計
(5点校正)
25V/5MΩ
50V/10MΩ
100V/20MΩ
125V/20MΩ
250V/50MΩ
500V/100MΩ
1000V/2000MΩ
1000V/4000MΩ
許容印加電圧            DC 2000V / MAX.1mA
許容差
±1%以内

カタログ ダウンロード
  ダウンロードはこちら
書 類 名
PDFダウンロード
 標準抵抗器 HR-8/9/10 カタログ
