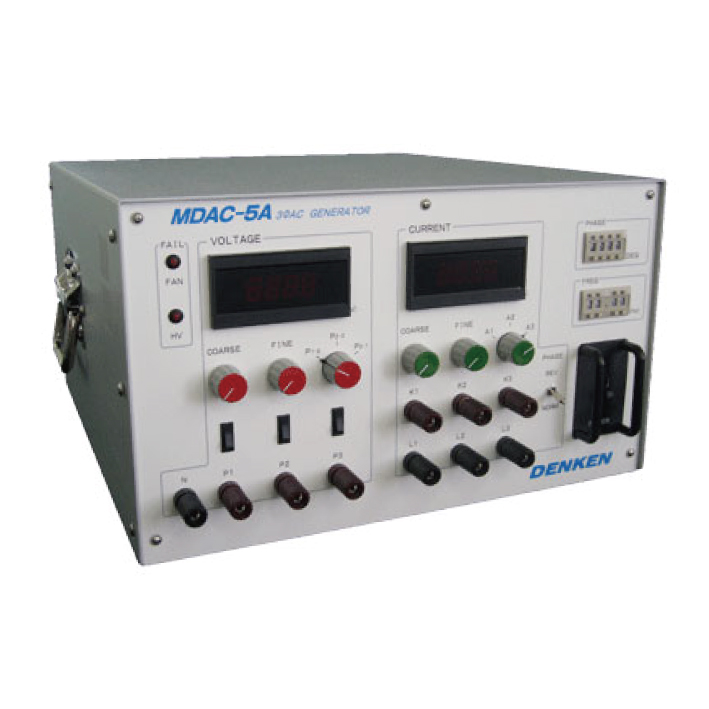

三相交流発生器 MDAC-5A
単相100/200V電源から三相の電圧・電流を発生
高圧受電盤、その他の機器の調整・検査・試験用電源に最適
- 特長
- 電圧出力0〜220V(200VA)、電流出力0〜20A(40VA)、位相進み/遅れ180°可変
操作性に優れ、取り扱いが簡単、試験工程の時間短縮を実現
電圧、電流、位相、周波数を独立して設定が可能
コンパクト、軽量化により重量22kgを実現
定価 オープン
| 型名 | MDAC-5A |
|---|---|
| 使用電源 | AC100/200V(ワールドワイド対応) 単相2線 50/60Hz MAX.1500W |
| 電圧出力 | 出力範囲：AC0〜220V(線間電圧) 平衡三相出力 出力容量：200VA(200V/1A MAX) 出力精度：±1%F.S.(表示値に対する出力値) 出力安定度：±2%F.S. 波形歪率：2%(無負荷時、200Vまで) 時間定格：連続0〜220V 出力保護回路付(短絡保護) |
| 電流出力 | 出力範囲：AC0〜20A(線電流) 平衡三相出力 出力容量：40VA(20A/2V MAX) 出力精度：±1%F.S. 出力安定度：±1%F.S. 波形歪率：0.5%(無負荷時) 時間定格：0〜9.99A連続、10〜20A30分 |
| 周波数 | 可変範囲：40.00〜69.99Hz(0.01Hzステップ) 出力精度：±0.5Hz |
| 位相(V-I間) | 可変範囲：LAG180°〜LEAD180°(1°ステップ) 各相間位相120°固定 出力精度：±1% 位相反転機能付 |
| 寸法・質量 | 420(W)×460(D)×244(H)mm・約22kg |
