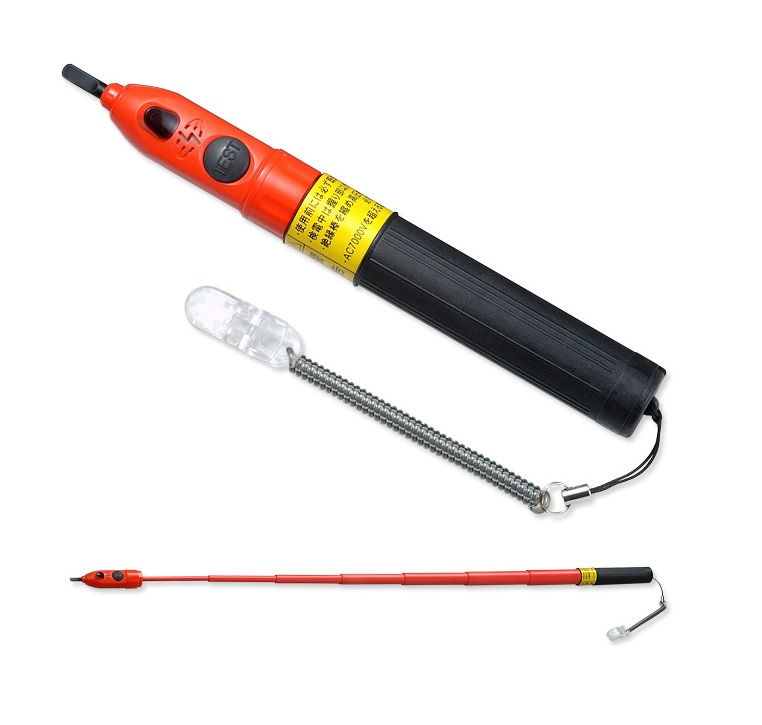

伸縮式高低圧検電器 HSG-6
軽量コンパクトな伸縮式モデル！縮めて低圧検電、伸ばして高圧検電が可能
- 高低圧回路の検電を行え、キュービクルの点検に最適
- 伸縮式で小形：伸ばしたときは長く（800mm）、縮めたときは
小さく（200mm）、質量は（85g）と使いやすく携帯に便利
です - 導電性ゴムの検知部は交換が可能で経済的
- 高圧の検電：伸ばしたとき、縮めたときでも高圧3.3kV、6.6kV
回路の裸線、絶縁電線の両方の 検電ができます - 低圧の検電：検電器の検出部の銘板の箇所を触れることで、低圧（80V〜600V）回路の検電に用いることができ、検電器チェッカ等を用いなくてもAC100Vのコンセントに差込んで、使用前点検が簡単にできます
- 確認しやすい表示器：赤色の高輝度発光ダイオードと聞こえやすい電子ブザーの断続音光により、白昼、騒音の場所でも動作確認が容易です
- 防滴構造：検出部は密閉されており、塵、埃、水分等による故障
を防止しています - 本来、検電器は接触させて使用することが基本となります
耐電圧試験作業でのAC10350Vへの接触は使用電圧範囲を超過するため、大変危険ですのでおやめください
また、本製品では、直流電荷の検電は出来ません
これらの高圧機器の耐電圧試験時の検電には、HSN-6A1を
ご使用ください
| 型名 | HSG-6 |
|---|---|
| 動作表示 | 発光/断続発光 発音/断続音 |
| 使用電圧範囲 | AC80V〜7kV |
| 定格動作開始電圧 露出充電部へ接触 |
低圧：AC80V〜 ※ 銘板に手を触れて検電 高圧：AC400〜 |
| 周波数（AC時） | 50/60Hz |
| 先端部 | 金属端子 |
| 使用電源 | LR44電池×2 |
| 全長・質量 | 伸ばしたとき：800mm 縮めたとき：200mm 約85g |
| ダウンロードはこちら | 書 類 名 |
 |
伸縮式高低圧検電器 HSG-6 カタログ |
|---|
