ムサシインテック



高圧交流耐電圧試験器 IPKシリーズ

高圧及び特高の受変電設備機器、電力ケーブル等の絶縁耐力試験に最適です

写真は「 IPK-15 3kVA 」 クリックで拡大

きめ細かい定格・仕様により様々な絶縁耐圧試験をフルカバー
● 高圧受電設備機器・ケーブルをはじめとして、様々な絶縁耐電圧試験に
   対応。(被試験物にあわせたカスタムが可能です。)
● 変圧器と制御回路部が一体型で取扱いが簡便
      ※特注でセパレートタイプの製作が可能です。
● 試験物耐圧不良時には警報回路が動作してブザー・ランプ表示する
   とともに、高圧回路を高速遮断し安全を確保。
● キャスター付きで移動が容易。


パネル操作部
クリックで拡大
視認性のよい、大型パネルで操作性も抜群!
● 電圧計・電流計は1.5級を搭載。
  (IPK−25Pの電圧計は0.5級)
● タイマー(12分計)を内蔵し試験時間を任意に設定可能。
● 電圧計・電流計・タイマー共にアナログ/デジタルの選択が可能。
● 外部計器にて二次電流を計測する為の端子を装備。
  (オプションで電圧計用の端子の増設も可能)

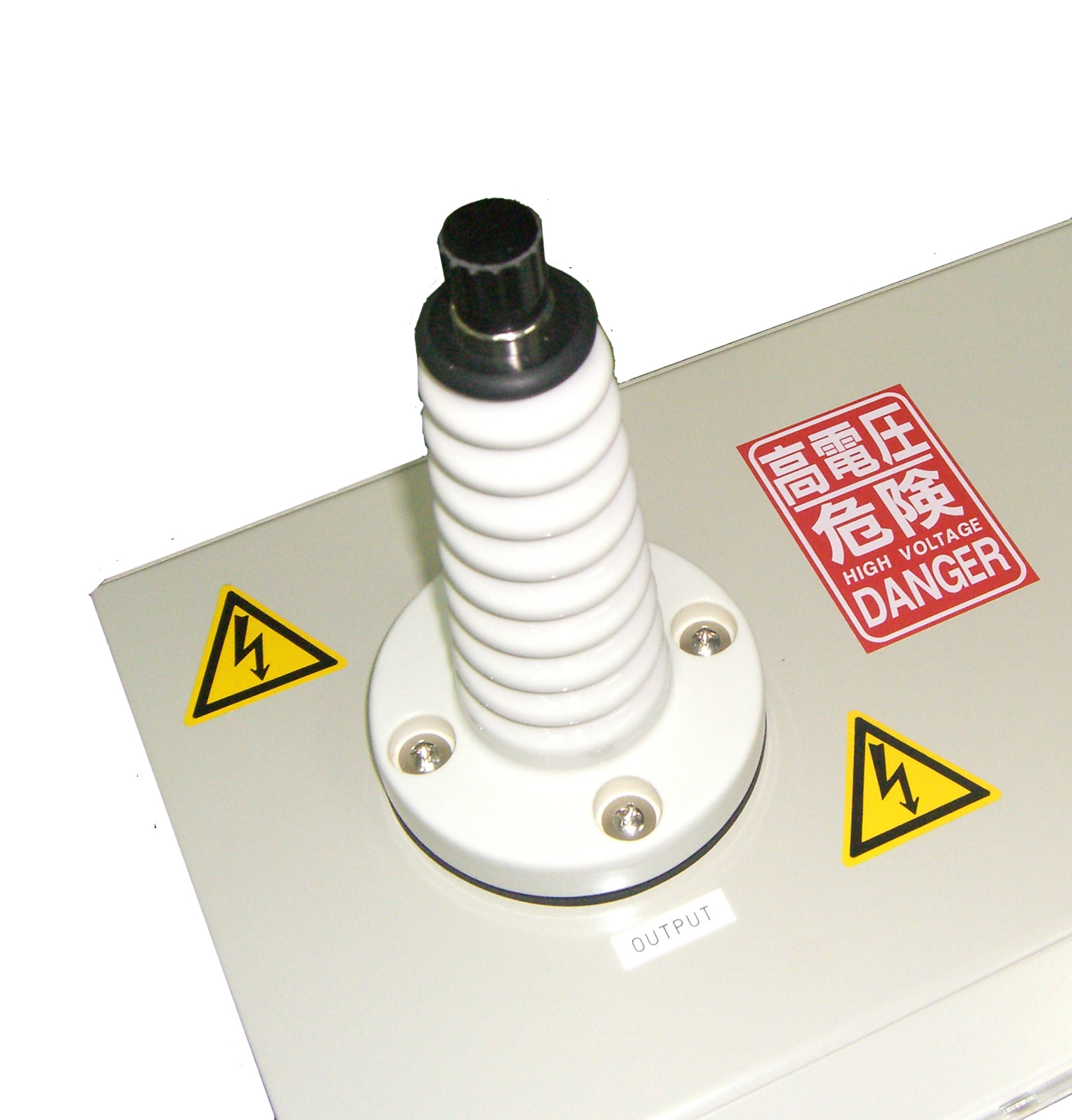

碍子(高圧出力端子)部分 クリックで拡大
安全性に徹した高圧出力端子!
● 絶縁性能・強度に優れた磁器製の碍子を採用。
● 水槽とあわせて使用するIPK−25Pの高圧出力部は外装せずに
   専用コードを用い内部接続となります。
● オプションで碍子保護用のカバーを製作可能。
● ジスコン棒・絶縁保護衣等の特殊な試験に対応する架台や治具の
  製作も請け負います。
※ 電気的仕様、自動化・安全等の付加機能、構造の変更等の
   特注対応承りますので、ご相談下さい。



特注品の為、納入価格は最寄りの営業所までお問合せ下さい
納期はご注文後 75〜90日となります。


製品一覧 (基本仕様)  機種名をクリックすると詳細ページにリンクします。
     機種名                              定格         試験用途
  IPK−15  AC15000V   ● 1kVA ● 2kVA ● 3kVA ● 5kVA   交流耐電圧試験
  IPK−20  AC20000V   ● 1kVA ● 2kVA ● 3kVA ● 5kVA
  IPK−25  AC25000V   ● 1kVA ● 2kVA ● 3kVA ● 5kVA
  IPK−30  AC30000V   ● 2kVA ● 3kVA ● 5kVA
  IPK−50  AC50000V   ● 5kVA
  IPK−30D DC30000V   ● 300VA   直流耐電圧試験
  IPK−40D DC40000V   ● 400VA
  IPK−50D DC50000V   ● 500VA ● 1kVA
  IPK−25P  活線防具試験用水槽との併用をおすすめします   活線防具耐電圧試験
※ 赤文字の機種は電源AC200Vが基本仕様となります。
特注対応項目 〜 特殊な試験物・用途に合わせたカスタマイズが可能です!
こちらのオーダーシートにご希望の仕様をご記入後、弊社までFAX又はメールにてお送り下さい。
ご記入に関する不明点やご質問は「記入の手引き」を参照なさるか、弊社までお問い合わせ下さい。

    @ 電気的仕様変更
               変更項目                              変更内容
  出力電圧のご指定   AC/DC 1kV〜100kVまで対応可能
  入力電圧変更   AC 80V〜440Vまで対応可能
  容量のご指定   搭載トランスの定格のみでなくリアクトル方式で大容量試験に対応可能
  セパレートタイプ   操作部と昇圧部を分離したセパレートタイプの製作が可能
  電圧計・電流計の指定   アナログ・デジタル、実効値型・平均値型、等級の指定が可能
  電流・電圧計用端子追加   外部に「精密級」の電流計・電圧計を接続可能となります
  接地(片側・両側)の変更   通常は片側接地での製作となります。両端接地での製作も可能
  0Vスタートスイッチ   スタート時に0Vでないと試験が開始されない安全機能
  ゼロクロススタート方式   交流電圧のゼロ点から出力させる機能(コンデンサ等の特殊試験物用)
  0V(ゼロボルト)端子の追加   セットリークを除外する為の端子を追加可能

    A 自動化・安全等の付加機能
               変更項目                              変更内容
  自動昇圧・自動降圧   モーター駆動による自動昇圧・降圧により自動試験が可能
  碍子カバー追加   アクリル製・鉄製で碍子カバーを製作可能
  回転灯の追加   視認性の高い回転灯を追加可能 (「充電中」音声機能も可能)
  パネル用カバー・遮蔽板の追加   操作の安全性向上にカバーや遮蔽板を追加可能

    B その他 構造上の追加・変更
               変更項目                              変更内容
  特殊試験用の治具のご依頼   活線操作棒や防具耐圧試験のための治具製作
  キャスターのカスタマイズ   ストッパーの有無、据置タイプ・車載タイプへの改造
  点検窓の追加   メンテンス用に背面・側面に点検窓の追加が可能
  ケーブル収納BOXの追加   背面に試験コード用収納BOXを追加 (内装)
  英文仕様   英文取説書でのご納入も可能
※ 上記の項目は全ての機種に対応するものではありませんので予めご了承下さい。
