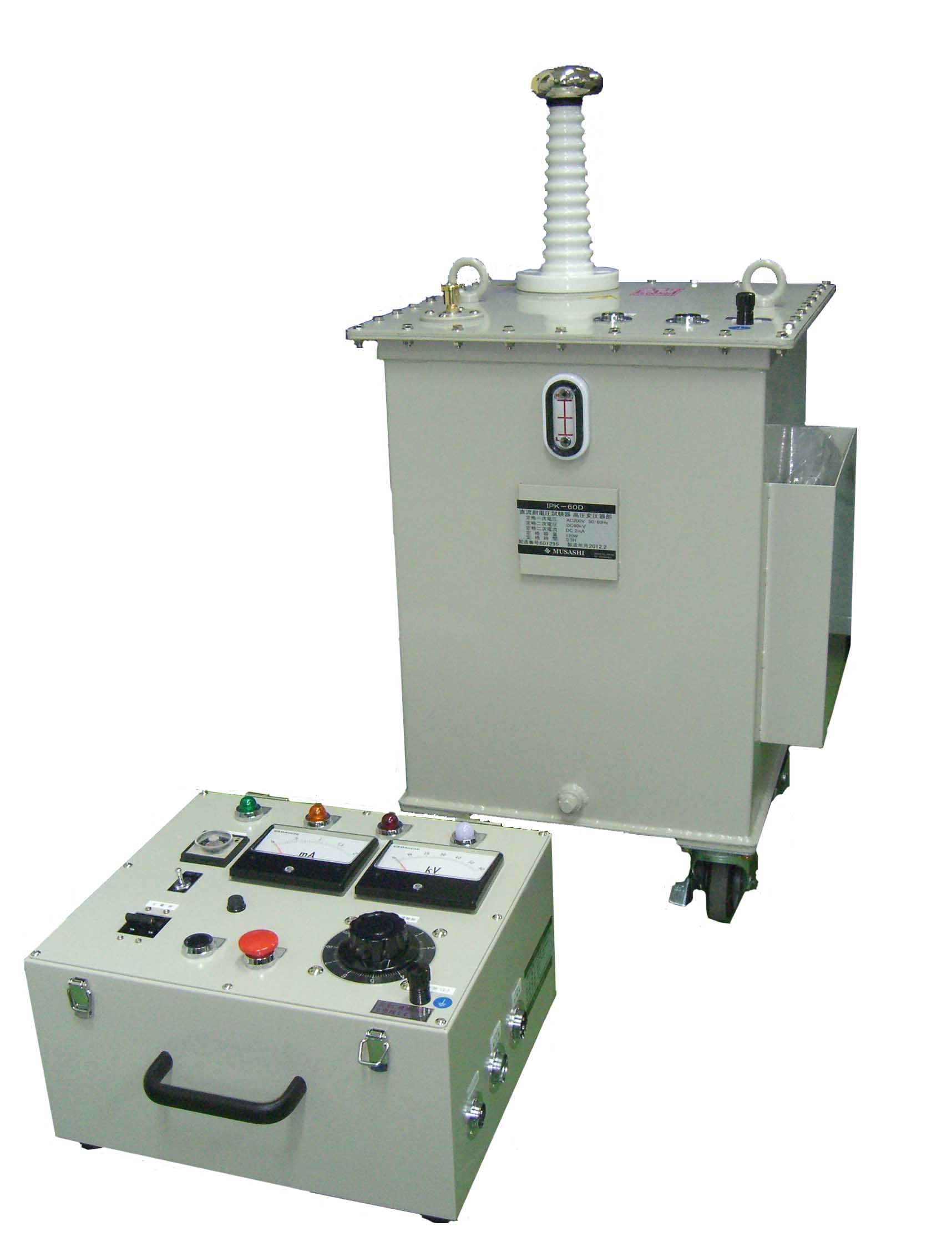

高圧直流耐電圧試験器 IPK-Dシリーズ

高圧及び特高の受変電設備機器、電力ケーブル等の絶縁耐力試験に最適です

クリックで拡大

特に電力ケーブル・コンデンサ等の大容量機材に有効です


● 試験物耐電圧不良時には警報回路が動作してブザー・ランプ表示する
   とともに、高圧回路を高速遮断し安全を確保
● タイマー(12分計)を内蔵し試験時間を任意に設定可能
● キャスター付きで移動が容易
● 直流耐電圧試験は交流試験時の2倍の電圧が基準となります

※ 入力電圧、回転灯・アクリル製碍子カバー等の付加、キャスターの
   有無などの特注対応承りますので、ご相談下さい

特注品の為、納入価格は最寄りの営業所までお問合せ下さい
納期はご注文後 75〜90日となります

特長
  • 直流30000V〜50000Vまでの耐電圧試験用
  • 一体型・セパレート型が用途に合わせて選べます

仕様
定格出力電圧
DC 0〜30000V
DC 0〜40000V
DC 0〜50000V
定格出力電流
10mA
10mA
10mA
20mA
容量
300VA
400VA
500VA
1kVA
30分定格
電圧計
30kV
40kV
50kV
50kV
1.5級
電流計
10mA
10mA
10mA
20mA
1.5級
タイマー
0〜12分
警報回路
ブザー・ランプ表示
遮断回路
一次回路遮断方式
変圧器
油入式・片側接地
形状
一体型
セパレート型
寸法・質量
(本体 / 制御部)
500×500×790mm
400×350×260mm
400×350×260mm
420×370×280mm
約60kg
約18kg
約20kg
約22kg
寸法・質量
(変圧部)
-
450×450×920mm
450×450×920mm
450×450×920mm
-
約120kg
約120kg
約120kg
付属品
試験コード一式(電源コード:5m、アースコード:5m)、取扱説明書
