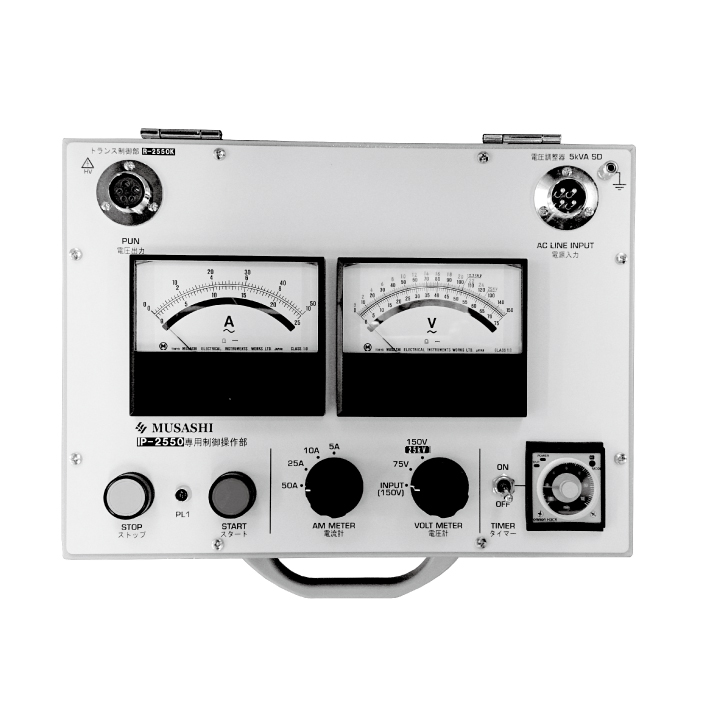

耐電圧試験操作部 IP-1250/2550/3025

耐電圧トランス・専用スライダックと組み合わせて使用する耐電圧制御操作部
IP-R5000は不要で可搬型の5kVA耐圧試験器を構成

クリックで拡大

IP-1250(5kVA-12kV)
         定価 オープン

IP-2550(5kVA-25kV)
         定価 オープン

IP-3025(5kVA-15/30kV)
         定価 オープン

組み合わせ例と主な使用用途
  • IP-1250 + R-1250H + 5kVA・SD(5kVA-12kV)
    ・ 6kV電路の絶縁耐力試験 → AC10.35kV  最大417mA
  • IP-2550 + R-2550K + 5kVA・SD(5kVA-25kV)
    ・ 6kV電路の絶縁耐力試験 → AC10.35kV   最大200mA
    ・11kV電路の絶縁耐力試験 → AC14.375kV 最大200mA
    ・JSIA200(キュービクル式高圧受電設備通則:試験電圧はAC22kV)
     よる出荷試験 → AC22kV 最大200mA
  • IP-3025 + R-3025 + 5kVA・SD(2.5kVA×2 -15/30kV)
    ・ 6kV電路の絶縁耐力試験 → AC10.35kV   最大333mA
    ・11kV電路の絶縁耐力試験 → AC14.375kV 最大167mA
    ・22kV電路の絶縁耐力試験 → AC28.75kV  最大167mA
    ・JSIA200(キュービクル式高圧受電設備通則:試験電圧はAC22kV)
     よる出荷試験 → AC22kV 最大167mA
特長
  • 交流耐電圧試験専用の設計で操作が簡単
    分割式で運搬が容易、自社外での試験にも対応
    ※ 本製品は単独ではご使用出来ません
    5kVA・SD」及び「専用の耐電圧トランス」が必要です
  • 試験時間設定が可能な可変タイマー機能
  • ミラー付一次電圧計(1.0級)・一次電流計(1.0級)搭載
    ※ 特注オプションとして、下記製品を接続した場合の
      二次側電圧の表記を追加することが可能です。

    IP-1250は、変圧比1:100となります
    IP-2550は、変圧比1:200となります
    IP-3025は、変圧比1:150 / 1:300となります
仕様
型名
IP-1250
IP-2550
IP-3025
電源電圧
AC 100V  50/60Hz  1φ
出力電圧
AC 0〜130V(電圧出力調整は「5kVA・SD」で行います)
容量
5kVA
電圧計
INPUT/75/150V 1.0級
※ オプションで変圧比にあわせた二次電圧表示の追記も可能です
一次電流計
5/10/25/50A 1.0級
寸法・重量
約370(W)×270(L)×180(H)mm  約6kg

カタログ ダウンロード
ダウンロードはこちら 書 類 名
PDFダウンロード 耐圧試験操作部 IP-1250/2550 カタログ
