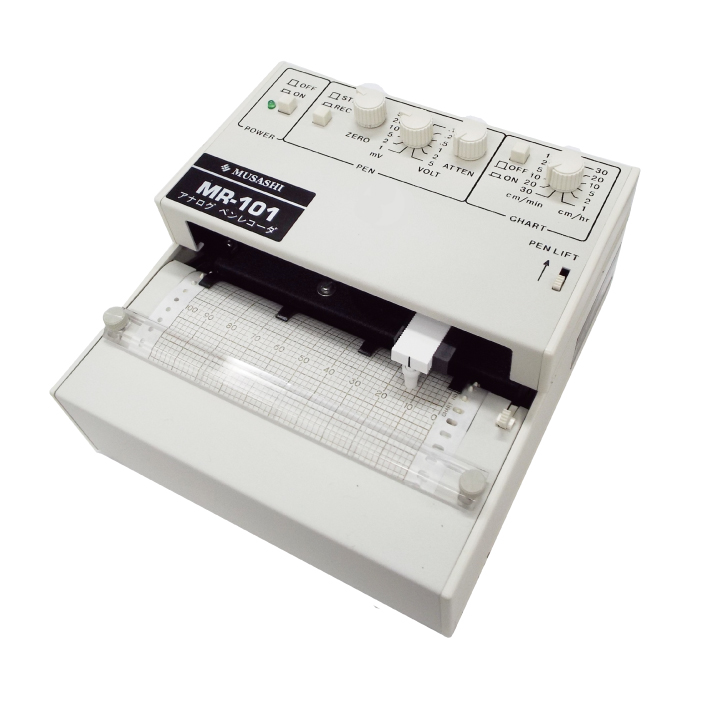

アナログ 1ペンレコーダ MR-101 【販売終了品】

コンパクトで操作が簡単なアナログペンレコーダ
「DI-11N」や「IP-701G」に接続し、ケーブル劣化診断のデータ記録に最適!

クリックで拡大

販売終了

特長
  • 絶縁劣化診断の記録に最適
    高圧絶縁抵抗計や直流耐圧試験器からの記録計(DC電圧)出力に対応
    キック現象の判別を行いやすいアナログタイプ

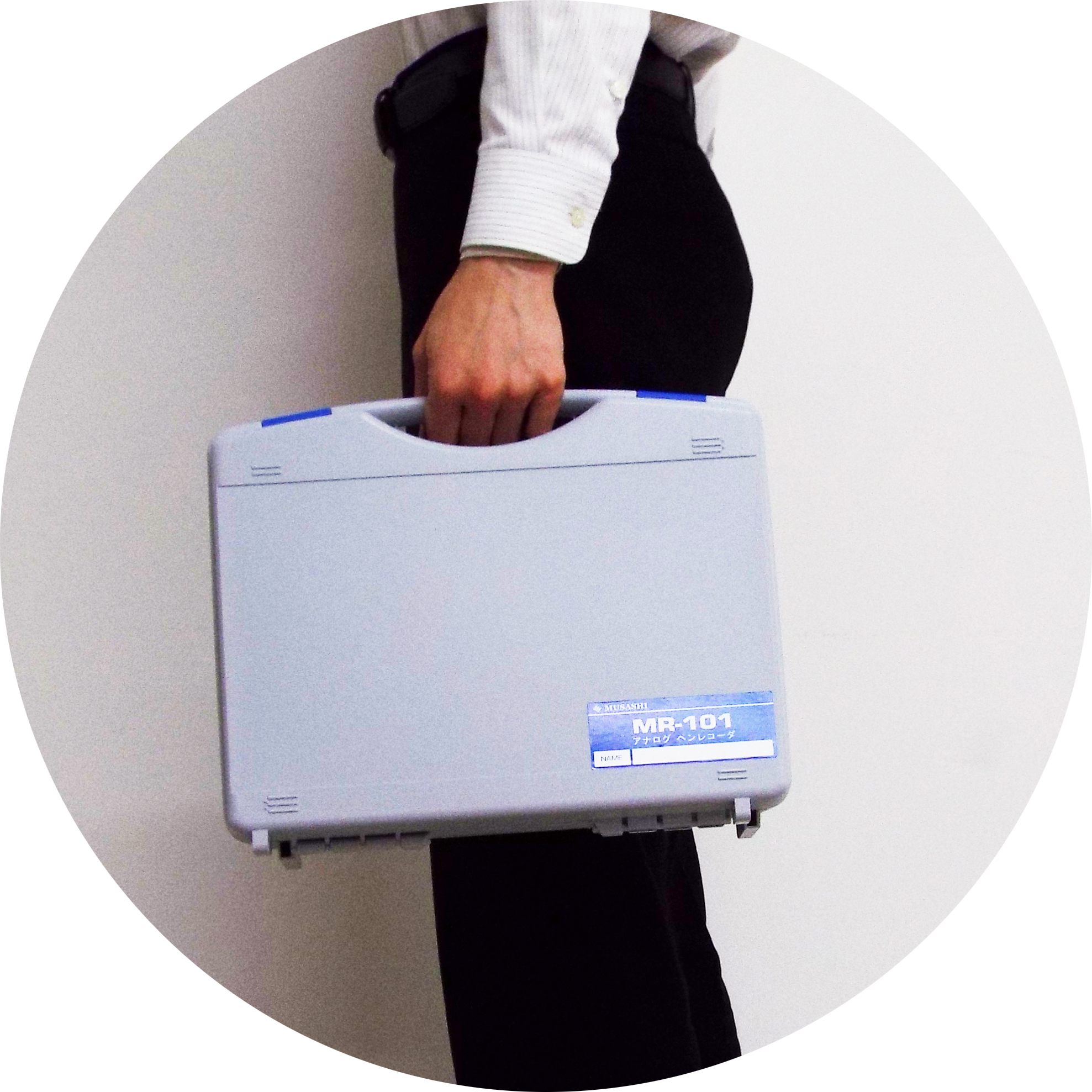

  • 持ち運びが便利な専用キャリングケースを付属
    ケース収納時の全備重量:約2.5kg(写真左下参照)
    本体重量:約1kgと軽量コンパクトで持ち運びやすい
  • 便利な2WAY電源
    AC100V(アダプタ)に加えて、専用の「バッテリーボックス(アルカリ単三電池×10本)」を付属
    受電前の現場でも安心して運用できます
  • 電池残量と寿命をお知らせ
    バッテリーアラームBOXは電池消耗警告機能が内蔵されており、電池の交換時期をランプ表示でお知らせ
    電池消耗による低電圧時の測定誤差を防止する為、「バッテリーボックス」には出力停止機能を搭載
  • 短時間から長時間の記録に対応
    チャート紙の送り速度を12段階に調整可能とし、最長2ヶ月の
    記録に対応
    絶縁劣化診断以外にも多用途に使用が可能

仕様
型名 MR-101
電源 DC12V ±10% 消費電流:最大150mA
バッテリーボックス(LR6 × 10本)
ACアダプタ(入力AC100V 出力DC12V/1000mA)
記録方式 チャート紙寸法: 幅120mm 長さ15m(巻き構造)
チャート紙目盛り: 2mm/50分割 有効目盛り幅100mm
記録ペン: 1ペン(黒 サインペン)
チャート紙送り速度:1/2/5/10/20/30cm / min 1/2/5/10/20/30cm / h
信号入力
(DC.V)
入力範囲:DC0〜5V
入力レンジ:DC 1/2/5/10/20/50/100/200/500mV 1/2/5V (12レンジ切換)
確度:F.S±0.5%
入力インピーダンス:1〜50mVレンジ 約77Ω / 100mV〜5Vレンジ 約1MΩ
指示(応答)速度:F.S 0.5秒以下
過大入力保護 入力電圧に関係なく、ゼロベースとフルスケールの外側で自動保護
使用環境 0℃〜40℃ 80%RH ただし、結露のないこと
電源・ランプ使用時 0℃〜45℃
寸法・質量 本体のみ:155(W)×160(D)×75(H)mm・約1.0kg
収納ケース込み:340(W)×275(D)×123(H)mm・約2.5kg
付属品 専用キャリングケース ×1個
記録計接続コード ×1本
バッテリーボックス ×1個 ※ 詳細下欄
(単三型アルカリ電池「エボルタ」×10本 実装済)
ACアダプタ ×1個
101記録紙 ×1本
101サインペン(黒)×1本
取扱説明書 ×1部
バッテリーボックス 商用AC100V電源が確保できない場合に使用します MR-101本体の電圧低下による誤動作を防止する為に一定電圧以下まで電池が消耗すると、出力を遮断させます

寸法・質量:125(W)×70(D)×40(H)mm・約330g
定格出力電圧:DC15V(単三型アルカリ電池×10本)
連続使用時間:約6時間
警告表示:電池電圧の低下をLEDランプにより表示
                 青色点灯:良好(使用可)
                 黄色点灯:消耗(交換推奨)
                 赤色点灯:低下(使用不可)
出力制御:電池電圧低下(LEDランプ:赤点灯)時に出力を遮断する

組み合わせ推奨製品・別売オプション
製 品 名 製 品 概 要
  高圧絶縁抵抗計 DI-11N DC-1〜11kVの高圧絶縁抵抗計です
  直流耐圧試験器 IP-701G DC-37kV迄出力可能な直流耐圧試験器です
  101記録紙(5巻組) MR-101専用の記録紙です ロール長:15m
  101サインペン(2本組) MR-101専用のサインペンです キャップ付き・インク色は「黒」

カタログ ダウンロード
ダウンロードはこちら 書 類 名
PDFダウンロード アナログ 1ペンレコーダ MR-101 カタログ
